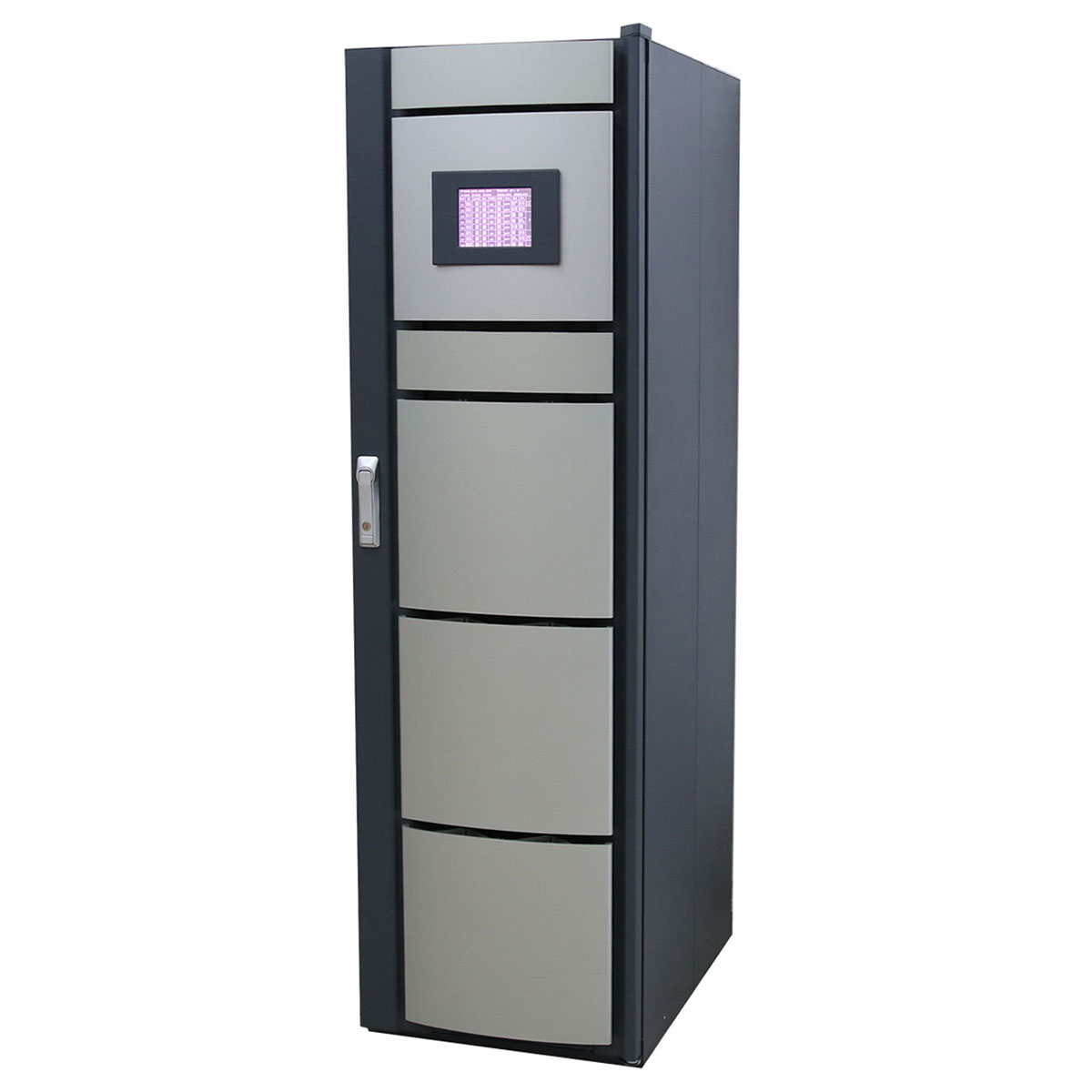

LT-60D 60路数字调光立柜

LT-60系列数字调光立柜，采用国际通用协议DMX512和高性能的微处理器，每路设有MCB，配有全数字可插拔调光模块，双控制模块动态热备份，适用于专业剧院和电视台。

关键特性：

LCD液晶中文操作界面

60路，每路最大功率3KW/6KW

网络型配置反馈监控系统，可监控每回路工作状态，显示每路输出电流、开关状态、调光插件、风扇状态

故障短信通信、电网历史记录、故障历史记录等

可选用标准型插件及调光-直通两用型插件

每回路有300uS抗干扰电感

触发精度：1024级

双控制模块动态热备份

大功率SCR及高速MCB，可在短路时保护可控硅

DMX信号接口采用光耦隔离，安全性高

网络型配置双DMX信号接口及Art-Net以太网接口

智能温控风扇及超温报警

十级灯丝预热（0-10%）

多条调光曲线

每个调光回路可设置为调光方式、可控过零直通及紧急直通

存储10个场景，在紧急状态下，可调入某场景，可设置调入场的时间

输出电压自动限压，当电网超过230V时，最大输出电压不超过230V

三相电源指示及DMX信号指示

电子控制：全数字、微处理器控制

功率：每路最大功率为3KW/6kW

控制信号协议：DMX512/1990 USITT

最小输出电压：3V

响应时间：20ms

自动变光刷新速度：≯50ms

输出精度：1024级

上升斜率：300us

接口为RS485，接收协议DMX-512

整机抗电强度：≥1500V

LT-60D 60路数字调光立柜

规格描述：

供电系统：3NPE 400V 50HZ TN-S系统，三相五线制

供电电压范围：230V±10%

调光器保护：每路MCB （最大分断能力6KA）

整机最大输入电流：400A

整机最大输出功率：240KW

整机最大分断能力：6KA

安全标准：EN60439-1 ；EN60950-1

防护等级：IP2X

系列调光柜正在通过CE认证

尺寸、重量：

外形尺寸（mm）：

473（宽）×733（深）×1610（高）

调光模块重量：4.5kg

控制模块重量：2.0kg

工作环境：

温度：0～40℃

湿度：25℃时相对湿度不大于90%

压力：大气压力小于106kP
